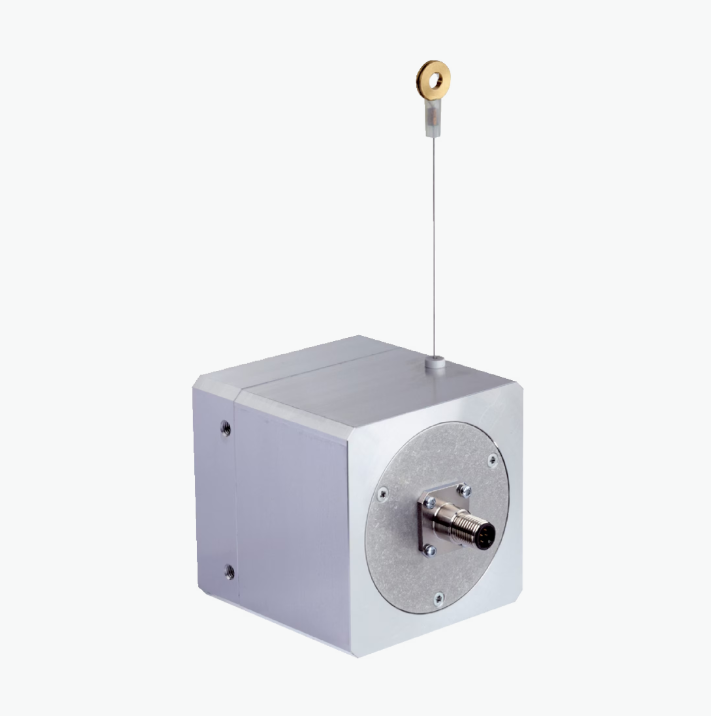

Bộ mã hóa rút dây Compact

Trong các hệ thống tự động hóa hiện đại, việc đo lường chính xác vị trí, khoảng cách hay hành trình di chuyển là yếu tố then chốt để đảm bảo hiệu suất vận hành. Một trong những thiết bị được sử dụng rộng rãi để thực hiện chức năng này chính là bộ mã hóa rút dây Compact. Với thiết kế nhỏ gọn, độ chính xác cao và khả năng tích hợp dễ dàng, thiết bị này đang ngày càng được ưa chuộng trong nhiều lĩnh vực như sản xuất công nghiệp, robot, cơ khí chế tạo và hệ thống tự động.

1. Bộ mã hóa rút dây Compact là gì?

Bộ mã hóa rút dây Compact (tiếng Anh: Compact Cable Pull Encoder) là thiết bị cảm biến vị trí dạng tuyến tính, hoạt động theo nguyên lý cuộn rút dây để đo khoảng cách di chuyển của vật thể. Khi một vật thể kéo đầu dây ra khỏi bộ mã hóa, một hệ thống lò xo sẽ giữ dây luôn căng và quay một trục mã hóa (rotary encoder) tích hợp bên trong. Trục quay này sẽ chuyển đổi chuyển động tuyến tính thành tín hiệu điện tương ứng với khoảng cách đã di chuyển.

Với thiết kế compact – nhỏ gọn, loại mã hóa này phù hợp với các không gian lắp đặt bị giới hạn, trong khi vẫn đảm bảo hiệu năng đo chính xác và tin cậy.

2. Cấu tạo và nguyên lý hoạt động

Bộ mã hóa rút dây Compact thường bao gồm các thành phần sau:

• Dây kéo (cable wire): Là một sợi dây cường lực có khả năng chịu lực kéo tốt và chống mài mòn.

• Lò xo hồi (spring retraction system): Giúp dây luôn căng và tự động thu hồi khi không còn lực kéo.

• Trục mã hóa (rotary encoder): Gắn với cơ cấu ròng rọc, đo số vòng quay khi dây được kéo ra.

• Vỏ bọc bảo vệ (housing): Bằng kim loại hoặc nhựa kỹ thuật cao, giúp chống bụi, nước và va đập cơ học.

Nguyên lý hoạt động: Khi đầu dây được kéo ra, ròng rọc sẽ xoay theo chuyển động của dây kéo. Trục mã hóa ghi nhận số vòng quay và chuyển đổi thành tín hiệu tương ứng (tín hiệu analog, xung digital hoặc tín hiệu encoder dạng SSI/CANopen…).

3. Ưu điểm nổi bật của bộ mã hóa rút dây Compact

– Thiết kế nhỏ gọn, dễ lắp đặt

Đúng như tên gọi “compact”, thiết bị có thiết kế cực kỳ nhỏ gọn, nhẹ, giúp tiết kiệm không gian lắp đặt. Phù hợp với các máy móc nhỏ, robot, hoặc khu vực có không gian hạn chế.

– Độ chính xác cao

Nhiều mẫu mã hóa rút dây Compact có độ phân giải cao, cho phép đo khoảng cách với độ sai số chỉ vài phần nghìn mm. Một số thiết bị cao cấp còn hỗ trợ hiệu chuẩn sai số tự động.

– Đa dạng tín hiệu đầu ra

Tùy nhu cầu ứng dụng, bạn có thể lựa chọn đầu ra dạng analog (0-10V, 4-20mA), digital pulse (A/B/Z) hoặc truyền thông số (SSI, CANopen, EtherCAT, Modbus) để dễ dàng tích hợp với PLC, HMI, hệ thống SCADA,…

– Khả năng chống chịu môi trường tốt

Với tiêu chuẩn IP65/IP67, bộ mã hóa có khả năng chống bụi, chống nước và chịu rung tốt. Vỏ ngoài thường được chế tạo từ hợp kim nhôm hoặc thép không gỉ.

– Tuổi thọ cao, ít bảo trì

Hệ thống ròng rọc, dây kéo và encoder được thiết kế để hoạt động bền bỉ hàng triệu chu kỳ. Thiết bị gần như không cần bảo trì định kỳ.

4. Ứng dụng thực tế

Bộ mã hóa rút dây Compact có tính ứng dụng cao trong nhiều ngành công nghiệp khác nhau:

– Trong công nghiệp chế tạo máy

Dùng để đo hành trình trượt của trục X, Y, Z trên máy CNC, máy tiện, máy phay. Giúp xác định vị trí đầu cắt với độ chính xác cao.

– Trong hệ thống nâng hạ

Đo chiều cao nâng của cầu trục, thang máy công nghiệp, cẩu trục để kiểm soát vị trí dừng chính xác.

– Trong robot và tự động hóa

Giám sát chuyển động tuyến tính của tay robot, xi lanh điện, băng tải.

– Trong ngành hàng không và quân sự

Theo dõi vị trí các thiết bị mô phỏng buồng lái, thiết bị kiểm tra độ rung – độ bền.

– Trong lĩnh vực y tế và cơ khí chính xác

Đo hành trình của các thiết bị di chuyển cơ khí chính xác cao như giường bệnh thông minh, máy X-quang, thiết bị phẫu thuật tự động,…

5. Những lưu ý khi lựa chọn bộ mã hóa rút dây Compact

Để chọn được thiết bị phù hợp với nhu cầu sử dụng, bạn nên cân nhắc các yếu tố sau:

• Chiều dài dây kéo tối đa: Lựa chọn mẫu có hành trình phù hợp (ví dụ: 500mm, 1000mm, 2000mm,…).

• Độ phân giải và độ chính xác: Phù hợp với yêu cầu kiểm soát và ứng dụng đo lường cụ thể.

• Tín hiệu đầu ra: Phải tương thích với hệ thống điều khiển hiện có.

• Môi trường hoạt động: Có chịu bụi, nước, rung sốc, nhiệt độ cao/thấp không?

• Thương hiệu và nguồn gốc: Ưu tiên các thương hiệu uy tín từ Đức, Nhật, Ý như: Siko, Wachendorff, TWK, Novotechnik, Balluff,…

6. Gợi ý thương hiệu uy tín – Siko (Đức)

Một trong những thương hiệu nổi bật trên thị trường hiện nay là SIKO – Đức, nổi tiếng với các dòng mã hóa rút dây nhỏ gọn, chính xác cao như:

• SG10, SG31, SG121 – chuyên dùng cho robot, cơ khí chính xác.

• SGH10, SGH25 – thiết kế cho xi lanh thủy lực, tích hợp encoder từ tính.

• SGI series – đầu ra analog, phù hợp cho ngành nâng hạ và vận tải.

7. Mua bộ mã hóa rút dây Compact ở đâu uy tín?

Để đảm bảo chất lượng và được hỗ trợ kỹ thuật chuyên sâu, bạn nên tìm đến các nhà phân phối chính hãng hoặc đơn vị chuyên cung cấp giải pháp tự động hóa uy tín.

Một số tiêu chí lựa chọn nhà cung cấp:

• Có chứng nhận phân phối chính hãng từ nhà sản xuất.

• Hỗ trợ tư vấn kỹ thuật, lắp đặt, hiệu chuẩn tận nơi.

• Cung cấp sản phẩm có đầy đủ CO/CQ, datasheet, bảo hành rõ ràng.

• Có đội ngũ kỹ sư hỗ trợ khi cần cài đặt hoặc kết nối với hệ thống hiện có.

8. Kết luận

Bộ mã hóa rút dây Compact là lựa chọn lý tưởng cho các ứng dụng đo hành trình tuyến tính trong không gian hẹp, đòi hỏi độ chính xác cao và dễ dàng tích hợp với hệ thống điều khiển. Với thiết kế nhỏ gọn, độ tin cậy cao và tuổi thọ lâu dài, đây chính là giải pháp đáng đầu tư trong quá trình tự động hóa và nâng cao hiệu suất thiết bị công nghiệp.
