Bộ ghép nối Fieldbus PROFIBUS DP 750-333

Trong lĩnh vực tự động hóa công nghiệp hiện đại, việc kết nối và giao tiếp giữa các thiết bị điều khiển đóng vai trò then chốt trong việc tối ưu hóa hiệu suất hệ thống. Một trong những giải pháp kết nối phổ biến và mạnh mẽ nhất hiện nay chính là PROFIBUS DP – một chuẩn truyền thông Fieldbus hiệu suất cao. Trong bài viết này, chúng tôi giới thiệu đến bạn sản phẩm nổi bật: Bộ ghép nối Fieldbus PROFIBUS DP 750-333, một thiết bị đóng vai trò quan trọng trong việc kết nối mô-đun WAGO I/O System 750 vào hệ thống điều khiển trung tâm.

Bộ ghép nối Fieldbus PROFIBUS DP 750-333 là gì?

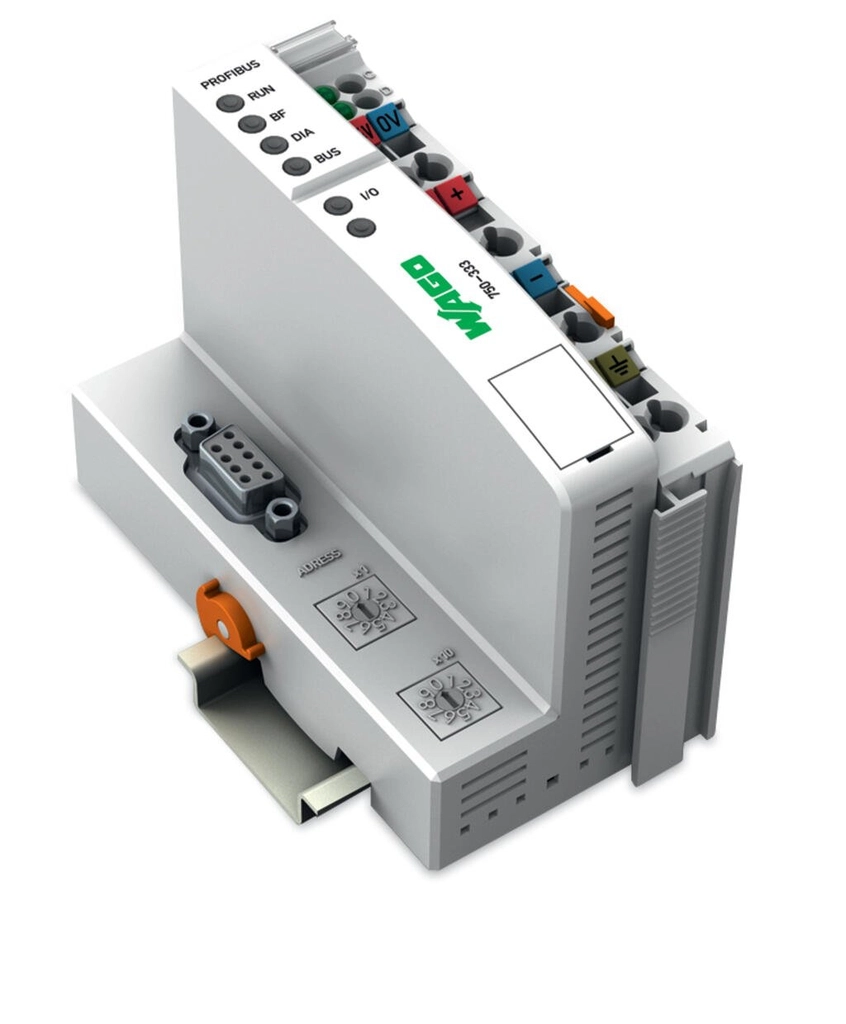

Bộ ghép nối Fieldbus PROFIBUS DP 750-333 là một mô-đun giao tiếp được sản xuất bởi WAGO, hãng nổi tiếng toàn cầu trong lĩnh vực thiết bị điện và tự động hóa. Thiết bị này cho phép kết nối mô-đun đầu vào/đầu ra từ hệ thống WAGO-I/O-System 750 đến mạng PROFIBUS DP – một hệ thống truyền thông số tốc độ cao được sử dụng phổ biến trong các nhà máy, dây chuyền sản xuất, và hệ thống SCADA.

Thiết bị hoạt động như một cầu nối (coupler), giúp trao đổi dữ liệu giữa mô-đun I/O và bộ điều khiển trung tâm (PLC) thông qua giao thức PROFIBUS DP. Với tốc độ truyền thông cao, khả năng đồng bộ hóa dữ liệu chính xác và cấu hình linh hoạt, sản phẩm này là lựa chọn tối ưu cho các hệ thống tự động hóa hiện đại.

Thông số kỹ thuật nổi bật

Dưới đây là một số thông số kỹ thuật quan trọng của bộ ghép nối Fieldbus PROFIBUS DP 750-333:

Ưu điểm vượt trội của bộ ghép nối 750-333

1. Hiệu suất truyền thông cao

Bộ ghép nối hỗ trợ tốc độ lên đến 12 Mbps, giúp truyền tải dữ liệu nhanh chóng và ổn định giữa thiết bị ngoại vi và bộ điều khiển chính.

2. Tương thích linh hoạt

Tương thích với hầu hết các thiết bị sử dụng giao thức PROFIBUS DP, dễ dàng tích hợp vào hệ thống hiện có mà không cần thay đổi cấu trúc.

3. Cấu hình đơn giản, dễ sử dụng

Việc cấu hình module được thực hiện thông qua file GSD (Generic Station Description), dễ dàng nhập vào phần mềm của PLC như Siemens TIA Portal hoặc Step7.

4. Thiết kế nhỏ gọn, tiết kiệm không gian

Kích thước nhỏ gọn phù hợp để lắp đặt trong các tủ điều khiển công nghiệp có không gian hạn chế.

5. Chẩn đoán trực quan

Tích hợp đèn LED báo lỗi và trạng thái, giúp kỹ thuật viên dễ dàng theo dõi và xử lý sự cố.

Ứng dụng thực tiễn

Bộ ghép nối Fieldbus PROFIBUS DP 750-333 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Tự động hóa nhà máy: Kết nối PLC với các thiết bị I/O phân tán.

• Dây chuyền sản xuất: Điều khiển thiết bị tại các trạm làm việc thông qua mạng PROFIBUS.

• Ngành thực phẩm và đồ uống: Giám sát và điều khiển hệ thống đóng gói, chiết rót.

• Ngành xử lý nước: Quản lý dữ liệu từ các cảm biến mực nước, áp suất, lưu lượng.

• Tòa nhà thông minh: Điều khiển hệ thống chiếu sáng, HVAC, giám sát an ninh.

Hướng dẫn cài đặt và sử dụng

Bước 1: Gắn bộ ghép nối vào thanh ray DIN

Bộ ghép nối được thiết kế để gắn dễ dàng lên thanh DIN tiêu chuẩn, giúp cố định chắc chắn trong tủ điện.

Bước 2: Kết nối mô-đun I/O

Gắn các mô-đun I/O từ hệ thống WAGO 750 vào bộ ghép nối. Bạn có thể gắn tối đa lên đến 64 mô-đun.

Bước 3: Kết nối vào mạng PROFIBUS

Dùng cáp PROFIBUS để kết nối bộ ghép nối với PLC hoặc hệ thống điều khiển trung tâm.

Bước 4: Cài đặt GSD file vào phần mềm PLC

Tải file GSD của module 750-333 và thêm vào cấu hình phần mềm lập trình PLC như Siemens TIA Portal.

Bước 5: Cấu hình địa chỉ và thông số truyền thông

Cài đặt địa chỉ PROFIBUS (Slave Address) và các thông số liên quan trong phần mềm.

Bước 6: Vận hành và kiểm tra

Sau khi kết nối thành công, bạn có thể đọc/ghi dữ liệu từ các mô-đun I/O qua mạng PROFIBUS DP.

Lưu ý khi sử dụng

• Đảm bảo sử dụng nguồn cấp ổn định 24VDC.

• Cáp PROFIBUS nên được chống nhiễu và có chiều dài phù hợp với quy định của giao thức.

• Luôn cập nhật firmware hoặc GSD file mới nhất từ hãng WAGO để tránh lỗi không tương thích.

• Không lắp đặt ở môi trường có độ ẩm hoặc bụi cao nếu không có bảo vệ tủ điện.

Tại sao nên chọn sản phẩm chính hãng từ WAGO?

WAGO là thương hiệu hàng đầu trong lĩnh vực kết nối điện và tự động hóa công nghiệp. Các sản phẩm của WAGO nổi bật với:

• Chất lượng vượt trội, sản xuất tại Đức.

• Độ bền cao, vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

• Hỗ trợ kỹ thuật chuyên sâu, bảo hành chính hãng.

• Tương thích đa nền tảng, dễ tích hợp với các thương hiệu PLC phổ biến như Siemens, Schneider, Omron…

Mua bộ ghép nối Fieldbus PROFIBUS DP 750-333 ở đâu uy tín?

Nếu bạn đang tìm địa chỉ cung cấp bộ ghép nối PROFIBUS DP 750-333 chính hãng, hãy lựa chọn các nhà phân phối uy tín hoặc đại lý ủy quyền của WAGO tại Việt Nam. Khi mua hàng, cần kiểm tra:

• Tem nhãn chính hãng

• Giấy bảo hành

• Chứng từ CO, CQ nếu cần

• Hỗ trợ kỹ thuật trong quá trình lắp đặt

Kết luận

Bộ ghép nối Fieldbus PROFIBUS DP 750-333 là một trong những giải pháp lý tưởng cho việc tích hợp các mô-đun I/O vào hệ thống điều khiển sử dụng giao thức PROFIBUS DP. Với hiệu suất cao, cấu hình linh hoạt và độ tin cậy vượt trội, thiết bị này xứng đáng là lựa chọn hàng đầu cho các kỹ sư tự động hóa và doanh nghiệp trong lĩnh vực sản xuất.

Nếu bạn cần tư vấn kỹ thuật chi tiết hoặc báo giá sản phẩm, đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ nhanh chóng và chuyên nghiệp.
